Регульований підщічник для рамкових прикладів АК, Сайга, Кабан

Цей пристрій підвищення комфорту стрільби (далі УПКС) призначений для установки на такі види мисливської зброї: Сайга, АКМС-МФ-1, Вулкан-Т, Вулкан ТК, Вепр, а також інші види мисливської зброї з рамковим або трубчастим прикладом.

УПКС служить для прийняття стрільцем правильної та одноманітною виготовлення, що підвищує швидкість і точність стрільби. Підходить для стрілянини з використанням відкритого, каллиматорного, а також оптичного прицілу.

Використання УПКС дозволяє значно поліпшити ергономіку зброї.

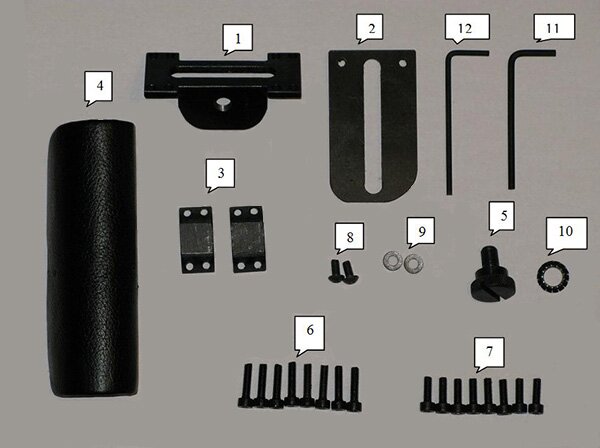

Рис. 1 - КОМПЛЕКТ ПОСТАЧАННЯ

КОМПЛЕКТ ПОСТАВКИ (рис. 1):

1. База – 1 шт.
2. Пластина – 1 шт.
3. Кільце-тримач – 2 шт.
4. Накладка для щоки – 1 шт.
5. Затискний гвинт М8х12 – 1 шт.
6. Гвинт М4х16 – 8 шт.
7. Гвинт М4х12 (для АКМС-МФ-1)– 8 шт.
8. Гвинт М4х8 – 2 шт.
9. Шайба М4 – 2 шт.
10. Шайба стопорная М8 – 1 шт.
11. Ключ шестигранник 3 мм – 1 шт.
12. Ключ шестигранник 2,5 мм – 1 шт.
13. Інструкція з експлуатації – 1 шт.
14. Пакувальна тара - 1шт.

Перед початком використання УПКС необхідно встановити його на приклад.

УВАГУ

Перед початком встановлення перевірте, щоб зброя була розряженым.

1. Приставте базу до верхньої частини приклада з нижньої сторони таким чином, щоб майданчик під направляючу пластину знаходилася праворуч (для стрільця-правші) або ліворуч (для стрільця-лівші) (рис. 2).

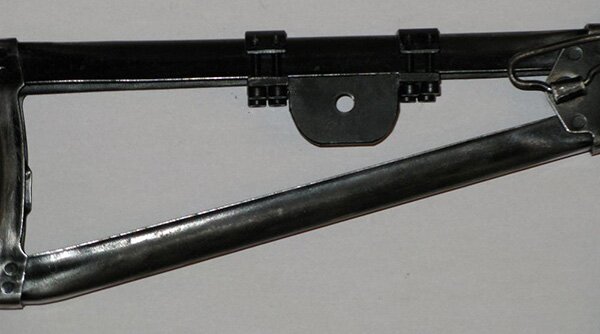

2. Візьміть кільце-тримач прикладіть його до верхньої частини приклада і з'єднайте його з базою знизу, не сильно затягуючи, гвинтами М4х16 для рамкової приклада або М4х12 для трубчастого приклада АКМС-МФ-1, як показано на рис.3.

Рис. 2

Рис. 3

3. Візьміть друге кільце-тримач і повторіть пункт 2.

4. Візьміть накладку для щоки і прикрутіть її гвинтами М4х8 до напрямної пластині таким чином, щоб більший скіс на пластині при установці її на базу перебував у напрямку до зрізу ствола. Між накладкою і пластиною повинні бути встановлені шайби М4 (рис. 4).

Рис. 4

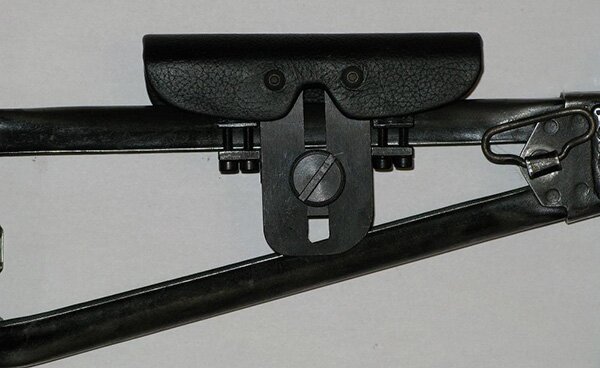

5. Встановіть на базу пластину з накладкою, надіньте стопорну шайбу М8 на гвинт М8х12 і прикрутіть пластину до бази (рис 5).

6. Відпустіть затискний гвинт, підніміть накладку в максимально верхнє положення і закрутіть затискний гвинт.

7. Примите изготовку для стрельбы и выберите комфортное положение УПКС на прикладе путем передвижения её по горизонтали вперед или назад.

8. Затяните винты М4х16 (М4х12) в кольцах-держателях, зафиксировав УПКС в комфортном для вас положении.

Рис. 5

ВНИМАНИЕ

Винты затягивать по диагонали, чтобы предотвратить перекос колец-держателей. Зазор между кольцами-держателями и пластиной должен быть минимальным.

9. Отпустите зажимной винт, примите изготовку для стрельбы и выберите для себя комфортное положение накладки путем передвижения её по вертикали вверх или вниз, после чего затяните винт.

После выполнения вышеперечисленных действий УПКС готово к эксплуатации.

РЕКОМЕНДАЦИИ ПО УХОДУ

УПКС не требует особого ухода.

При чистке оружия протрите металлические части УПКС консервационным маслом. Для ухода за кожаной поверхностью накладки используйте бесцветный крем для ухода за кожаными изделиями. Этим вы продляете срок эксплуатации УПКС.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
